Нестабильности тока, напряжения и светового излучения дуги
Нестабильности параметров разряда, таких как ток и напряжение, связаны с катодными процессами разряда (M B Bochkarev A M Murzakaev 1998)., следовательно длительность этих нестабильностей может дать представление о временном масштабе эктонов. Возможности цифровой техники, позволяют сделать попытку найти закономерности в колебаниях параметров разряда с помощью математической обработки сигналов с дуги. Считается, что для анализа нестационарных процессов, гораздо более, чем Фурье-разложение, подходит ныне модный метод вейвлет разложения сигналов. Вейвлет это элементарная единичная волна(всплеск) определенной длительности и формы. По своему практическому смыслу вейвлет-анализ сигнала есть процедура поиска в сигнале всплесков по длительности (а также по форме) близка к длительности (временному масштабу) вейвлета. Придавая величине длительности вейвлета последовательно различные значения и проводя вновь и вновь анализ сигнала, можно получить вейвлет-спектр сигнала. Мы провели вейвлет-анализ осциллограмм тока напряжения и светового излучения дуги (Рис.6.) при токах близких к пороговым для двух материалов с сильно различающимися теплофическими свойствами W и Cd.
Полученные нами спектры показывают, что флуктуации параметров дуги отнюдь не хаотические, они преимущественно состоят из всплесков длительностью порядка 20 нсек для W (Рис.7.) и 40 нсек для Cd (Рис.8.)

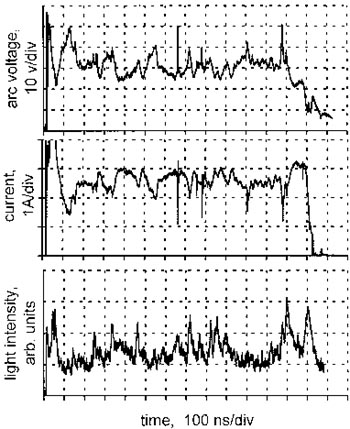

Рис.6. Пример осциллограмм для вольфрамового катода

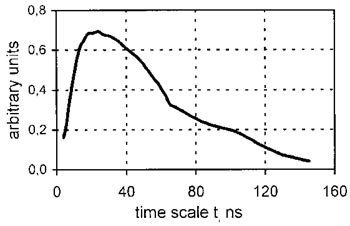

Рис.7. Вейвлет спектр для вольфрамового катода при токе 3 А

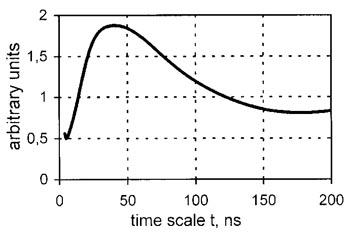

Рис.8. Вейвлет спектр для кадмиевого катода при токе 0,1 А
Подробнее PDF 235K: M B Bochkarev I V Uimanov, Wavelet analysis of arc noiss at threshold currents, Proc. XXth Int. Symp. Discharges and Electrical Insulation in Vacuum, Tours, France, 2002, pp. 372-375.
|
