Отработано получение металлических нанопорошков: Al, Cu, Fe, Ni, MgAl, Ag, Ti; оксидов: Al2O3, TiO2, Fe2O3, γ-Fe2O3, CuO, CuO+Cu2O, (MgAl)2O3; сложных оксидов: YSZ, ScSZ, GdC, SDC и др., различных смесей оксидов. Все порошки слабо агрегированы, форма частиц близка к сферической. Размер частиц dBET для металлов 40-100 нм, для оксидов 5-200 нм.
Предложен и отработан способ получения слабоагрегированных порошков Al, MgAl для получения их однородных смесей с керамическими порошками.
Созданы установки для получения нанопорошков металлов, сплавов и их химических соединений методом ЭВП. Установки автоматизированы и обеспечивают производительность до 150 г/час по металлам и до 400 г/час по оксидам.

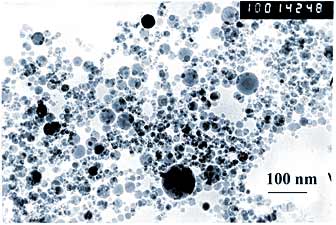

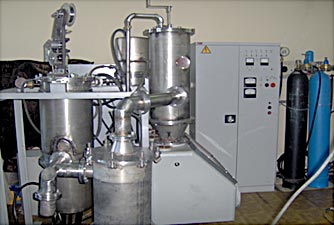

Внешний вид установки ЭВП и порошок Al2O3, полученный на ней
Созданы установки для получения нанопорошков сложных оксидов, в т.ч. допированных разными химическими элементами, испарением мишени излучением лазера с последующей конденсацией паров в потоке рабочего газа.

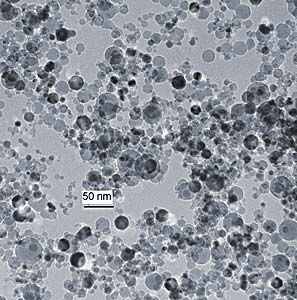

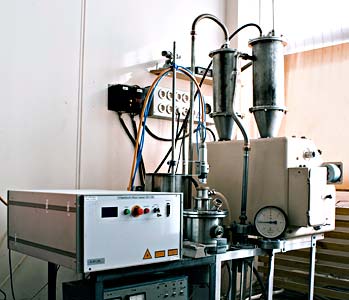

Внешний вид лазерной установки и фотография порошка 4,5YSZ (4,5% мольн. Y2O3 в ZrO2), полученного на ней
Создан лабораторный образец установки для получения нанопорошков испарением мишени пучком электронов.

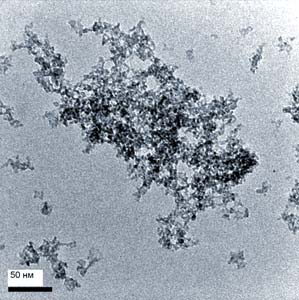

Внешний вид установки с электронным пучком и фотография порошка полученного на ней
Создан лабораторный образец установки для получения нанопорошков радиационно-химическим методом из газообразных и жидких прекурсоров.
Созданы частотные наносекундные ускорители электронов серии УРТ с композиционным катодом для технологических применений: ресурс катода до 108 включений, частота следования импульсов до 240 Гц, длительность импульса 50 нс, энергия электронов до 0,5 МэВ, мощность до 1,5 кВт.
Совместно с ИВТЭ УрО РАН с использованием нанопорошков NiO и CuO существенно улучшены характеристики топливного и кислородного электродов твердооксидного топливного элемента.
Совместно с лабораторией прикладной электродинамики ведутся работы по созданию конструкционных керамик и элементов электрохимических устройств на твердооксидных электролитах.
