Место, занимаемое SOS-техникой

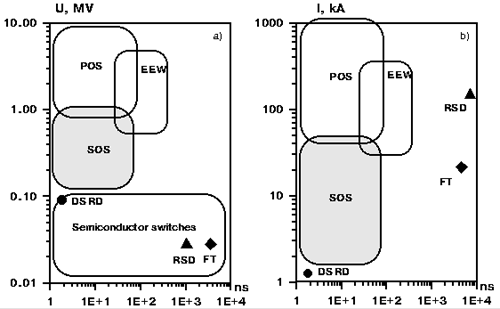

Рис. 20.
На рис. 20 показано
место, занимаемое SOS-техникой в
координатах напряжение -
длительность импульса (а) и ток -
длительность импульса (б) среди
других основных принципов
коммутации и формирования мощных
наносекундных импульсов в схемах с
индуктивным накопителем и
прерывателем тока (для сравнения
показаны также мощные
полупроводниковые включающие
приборы). Здесь: ППТ - плазменные
прерыватели тока; ЭВП -
электрически взрываемые
проводники; ДДРВ - дрейфовый диод с
резким восстановлением; РВД -
реверсивно включаемый динистор; ТБ
- быстродействующий тиристор. Видно,
что SOS-техника выступает своего
рода связующим звеном, восполняя в
наносекундном диапазоне времени
гигантский разрыв по величине
импульсного напряжения и тока
между самыми мощными установками
на основе плазменных прерывателей
тока и электрически взрываемых
проводников с одной стороны, и
полупроводниковыми генераторами с
другой.
|
